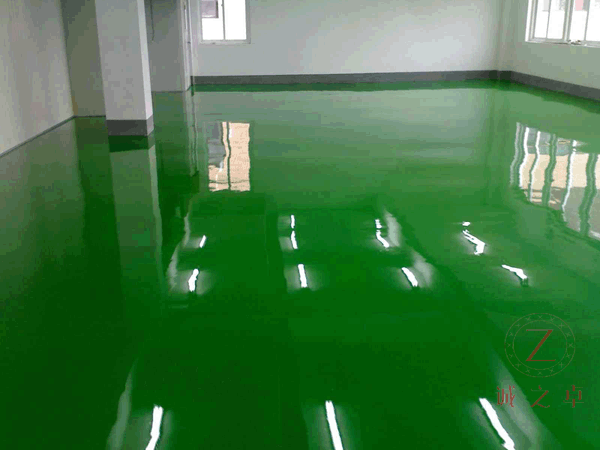

环氧树脂防静电自流平地坪
环氧树脂防静电自流平地坪当它接地或连接到任何较低电位点时，使静电荷能够快速耗散，以电阻在1.0×104~106Ω之间为特征。由于种种原因而产生的静电荷，是发生最频繁，最难消除的危害之一。而且还会导致某些元器件受损，如CMOS、MOS电路，双级性电路等的击穿和毁坏。静电引起的问题不仅硬件人员很难查出，有时还会是软件人员误认为是软件故障，从而造成工作混乱。
|
适用范围： ★生物车间、电子元件车间、计算机房； ★电脑控制中心、半导体厂、光电技术； ★LCD、SMT、通迅设备、各种车间等； |
技术指标试验项目指标 干燥时间、H 表干（H） 实干（H）≤4≤24 拉伸强度、Mpa≥11 弯曲强度、Mpa ≥78 抗压强度、Mpa ≥85 邵氏硬度 ≥85 流平性、cm ≥5min 耐磨性（750g/500r、失重、g) ≤0.02 粘接强度、Mpa ≥2 耐25%氢氧化钠 60天无变化 耐3%盐水 60天无变化 耐汽油、120# 60天无变化 耐25%硫酸 60天无变化 |
|
产品特点： ★防尘防潮、能消除及防止静电或电磁波产生； ★耐磨耐压、避免静电火花及电磁波干扰及破坏； ★耐酸耐碱、平坦无缝、防霉抗菌、耐化学药品等； |
|
|
产品厚度： 0.5mm 1.0mm 2.0mm 3.0mm 表面形态：亮光型 亚光型 桔皮型 使用年限：0.5mm4年以上 1.0mm6年以上 2.0mm8年以上 3.0mm10年以上 |
施工工艺：
①防水处理： 一楼地面需已做好防水处理；
②素地处理： 依素地状况做好打磨、修补、除尘；
③防静电底漆：采用渗透性及附着力特强防静电环氧底漆滚涂一道，增强表面附着力；
④防静电中涂：防静电中涂将环氧树脂加入适量的石英砂，用镘刀将其均匀涂布一至二道；
⑤铜箔铺设： 导电铜箔采用井型铺设，有效排除累积之静电，并做接地处理；
⑥防静电批土：防静电批土依实际需要施工数道，要求达到平整无孔洞，无批刀印及砂磨印准；
⑦防静电面漆：防静电面漆滚涂二道，其体积/表面电阻平均系数值1.0×104~106Ω，完工后整体地面光亮洁净，颜色均一，无空鼓；
⑧施工完成： 24小时后方可上人，72小时后方可重压。（25℃为准，低温时开放时间需适度延长）
